فرض کنید یک روز صبح از خواب بیدار میشوید و میبینید سیستم خورشیدیتان کار نمیکند. قبض برق ماه قبل هم رسیده و انگار نه انگار که پنل دارید. نگران نشوید؛ این اتفاق برای خیلی از کاربران میافتد. مهم این است که بدانید چطور مشکل را پیدا کنید و در بسیاری از موارد، خودتان بدون نیاز به تکنسین، مسئله را حل کنید.
در این مقاله، قدم به قدم با هم پیش میرویم. از سادهترین چکها مثل بررسی فیوز و کلیدها گرفته تا عیبیابی حرفهایتر با مولتی متر و نرمافزارهای مانیتورینگ. اگر سیستم خورشیدی شما افت ناگهانی تولید داشته یا کاملاً از کار افتاده، این راهنما به کارتان میآید.
از ما مشاوره رایگان بگیرید
اگر هنوز با اصول اولیه پنل خورشیدی آشنا نیستید، پیشنهاد میکنم اول مقاله 🌟 «پنل خورشیدی چیست و چگونه کار میکند» را بخوانید.
- 🛡️ قبل از هر کاری؛ ایمنی حرف اول را میزند
- 🔍 گام اول: چکهای اولیه و ساده (که خیلی از مشکلات را حل میکند)
- 🔧 گام دوم: عیبیابی آرایه پنلها
- ⚙️ گام سوم: عیبیابی اینورتر
- 🔋 گام چهارم: عیبیابی باتری و شارژ کنترلر (در سیستمهای آفگرید)
- ☀️ گام پنجم: مشکلات شایع و راهحلهای سریع
- 📞 گام ششم: چه زمانی باید با نصاب تماس بگیرید؟
- 📊 جدول تشخیص سریع خطاهای رایج در سیستم خورشیدی
- ✅ جمعبندی؛ از ساده به پیچیده پیش بروید
🛡️ قبل از هر کاری؛ ایمنی حرف اول را میزند
عیبیابی سیستم خورشیدی کار خطرناکی نیست، اما اگر نکات ایمنی را رعایت نکنید، برق گرفتگی یا آسیب به تجهیزات ممکن است. قبل از لمس هر چیزی، حتماً برق اصلی سیستم (هم از سمت پنلها و هم از سمت اینورتر به شبکه یا باتری) را قطع کنید. از دستکش عایق و کفش لاستیکی استفاده کنید. اگر مجبور شدید روی پشت بام بروید، ایمنی خود را در اولویت قرار دهید.
🔍 گام اول: چکهای اولیه و ساده (که خیلی از مشکلات را حل میکند)
خیلی از مواقع، مشکل خیلی پیچیده نیست. قبل از اینکه به سراغ قطعات اصلی بروید، این موارد را یکبهیک بررسی کنید.
بررسی کلیدها، فیوزها و مدارشکنها: گاهی اوقات فقط یک کلید جابجا شده یا فیوزی سوخته است. کلید اصلی سیستم، کلیدهای جعبه ترکیب و فیوزهای مربوط به هر رشته پنل را چک کنید. اگر فیوزی سوخته، حتماً دلیل آن را پیدا کنید وگرنه دوباره میسوزد.
بررسی سیمها و اتصالات: به دنبال سیمهای پاره شده، اتصالات شل، جای سوختگی یا کثیفی روی ترمینالها بگردید. اتصالات کثیف یا اکسید شده میتوانند افت ولتاژ شدیدی ایجاد کنند. همه اتصالات را تمیز و محکم کنید.
بررسی نمایشگر اینورتر یا نرمافزار مانیتورینگ: امروزه اکثر اینورترها خطا را روی صفحه نمایش یا در اپلیکیشن نشان میدهند. کد خطا را یادداشت کنید و در دفترچه راهنما یا اینترنت معنی آن را جستجو کنید. خیلی از خطاها راه حل سادهای دارند.
اگر از 🌟 اینورترهای صنعتی سانگرو یا سولیس استفاده میکنید، اپلیکیشنهای مانیتورینگ دقیقاً محل خطا را نشان میدهند.
🔧 گام دوم: عیبیابی آرایه پنلها
اگر اینورتر خطای «No DC Input» یا «Low DC Voltage» میدهد، یعنی پنلها برق کافی تولید نمیکنند یا اصلاً تولید ندارند. برای پیدا کردن مشکل، به ترتیب زیر عمل کنید.

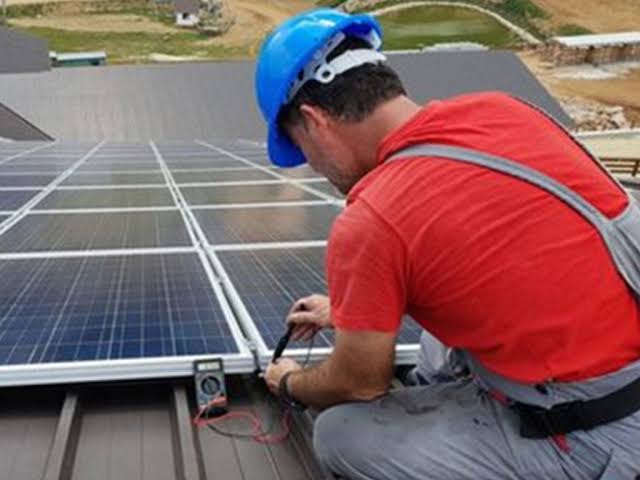

ولتاژ مدار باز (Voc) هر رشته را اندازه بگیرید: با یک مولتی متر خوب، به سراغ جعبه ترکیب (Combiner Box) بروید. در حالت قطع بودن مدار، ولتاژ بین مثبت و منفی هر رشته را اندازه بگیرید. اگر ولتاژ صفر است، یعنی آن رشته قطع است. اگر ولتاژ خیلی کمتر از مقدار اسمی است، یعنی یا پنلی خراب است یا اتصالی شل شده یا پنلی در سایه افتاده است.
جریان اتصال کوتاه (Isc) هر رشته را اندازه بگیرید (با احتیاط): این کار نیاز به دقت دارد. مولتی متر را روی حالت جریان DC (آمپر) بگذارید و به طور لحظهای بین مثبت و منفی اتصال دهید. عدد به دست آمده باید نزدیک به مقدار اسمی دیتاشیت باشد. اگر جریان خیلی کم است، احتمالاً پنلی کثیف است، سایه دارد یا دیود بایپس آن خراب شده است.
برای آشنایی با نحوه کار با 🌟 تجهیزات اندازهگیری مثل دوربین حرارتی یونی تی، میتوانید صفحه محصول را ببینید.
⚙️ گام سوم: عیبیابی اینورتر
اینورتر پیچیدهترین قطعه سیستم است و بیشتر خطاها هم مربوط به آن میشود. اگر پنلها برق DC تولید میکنند اما اینورتر خروجی AC ندارد یا ارور میدهد، این موارد را چک کنید.
بررسی ولتاژ ورودی DC اینورتر: وقتی پنلها در حال تولید هستند، ولتاژ ورودی اینورتر را اندازه بگیرید. باید در محدوده مجاز دیتاشیت باشد (معمولاً بین ۲۰۰ تا ۱۰۰۰ ولت). اگر خیلی پایین است، مشکل از آرایه پنلهاست. اگر خیلی بالاست، آرایش سری پنلها اشتباه طراحی شده.
بررسی ولتاژ و فرکانس خروجی AC: خروجی اینورتر باید برق شهری با ولتاژ ۲۲۰ ولت (تک فاز) یا ۳۸۰ ولت (سه فاز) و فرکانس ۵۰ هرتز باشد. اگر این مقادیر با مولتی متر اندازهگیری میکنید، مطمئن شوید در محدوده استاندارد هستند.
بررسی خطاهای شبکه (Grid Fault): یکی از خطاهای رایج اینورترهای آنگرید، خطای شبکه است. اگر ولتاژ یا فرکانس برق شهری از محدوده استاندارد خارج شود (مثلاً به دلیل نوسان یا قطعی)، اینورتر برای حفظ ایمنی خودکار قطع میشود. در این صورت باید با اداره برق تماس بگیرید یا صبر کنید تا شبکه پایدار شود.
اگر اینورتر شما مدام خطای شبکه میدهد و در منطقهای با نوسان برق زندگی میکنید، شاید بهتر باشد از 🌟 اینورترهای هیبریدی استفاده کنید.
🔋 گام چهارم: عیبیابی باتری و شارژ کنترلر (در سیستمهای آفگرید)
اگر سیستم شما آفگرید (جدا از شبکه) است و باتری دارد، مشکلات باتری و شارژ کنترلر را هم باید بررسی کنید.
بررسی ولتاژ باتری: ولتاژ باتری را در حالت بیباری و زیر بار اندازه بگیرید. اگر ولتاژ خیلی پایین است (مثلاً زیر ۱۰ ولت برای باتری ۱۲ ولت)، احتمالاً باتری عمیقاً دشارژ شده یا خراب است. اگر باتری قابل شارژ نیست، شاید شارژ کنترلر معیوب باشد.
بررسی اتصالات و قطبهای باتری: اتصالات باتری را چک کنید. خوردگی یا شل بودن بستها میتواند افت ولتاژ و گرمای شدید ایجاد کند. قطبهای باتری را تمیز کنید و محکم ببندید.
☀️ گام پنجم: مشکلات شایع و راهحلهای سریع
برخی مشکلات آنقدر رایج هستند که شاید نیازی به عیبیابی پیچیده نداشته باشند. این موارد را حتماً چک کنید.
کثیفی پنلها: یک لایه نازک گرد و غبار میتواند تولید را ۱۰ تا ۲۰ درصد کاهش دهد. اگر چند وقتی است باران نیامده و پنلها تمیز نشدهاند، با آب و یک اسفنج نرم یا تی آنها را تمیز کنید. بهترین زمان صبح زود یا عصر است که پنل خنک باشد.
سایه روی پنلها: حتی سایه یک دودکش یا آنتن روی بخش کوچکی از یک پنل، میتواند تولید کل رشته را تا ۵۰ درصد کاهش دهد. بررسی کنید آیا درختها رشد کردهاند یا ساختمان جدیدی سایه انداخته است. برای آشنایی بیشتر، مقاله 🌟 «اثر سایه بر پنل خورشیدی» را بخوانید.
دمای بالای پنل یا اینورتر: در روزهای بسیار گرم، پنل و اینورتر برای محافظت از خود، توان خروجی را کاهش میدهند (Derating). اگر اینورتر در فضای بسته و گرم نصب شده، به فکر خنککاری یا جابهجایی آن باشید.
میکرو ترک یا نقاط داغ (Hot Spot): اگر پنلی دارای ترک ریز یا نقطه داغ است، با چشم غیرمسلح هم گاهی میتوانید تغییر رنگ یا سوختگی را ببینید. با دوربین حرارتی میتوانید نقاط داغ را دقیقاً پیدا کنید. چنین پنلی باید تعویض شود.
📞 گام ششم: چه زمانی باید با نصاب تماس بگیرید؟
همه مشکلات را خودتان نمیتوانید حل کنید. اگر بعد از طی کردن این مراحل، مشکل همچنان باقی بود، یا اگر با موارد زیر مواجه شدید، حتماً از یک متخصص کمک بگیرید:
-
بوی سوختگی یا دود از اینورتر یا جعبه ترکیب استشمام میکنید.
-
بدنه اینورتر یا کابلها داغی غیرعادی دارند.
-
قاب پنل شکسته یا شیشه آن ترک خورده است.
-
خطای داخلی اینورتر با کدی که در دفترچه راهنما راهحلی برای آن نیست.
-
ولتاژ رشتهها با مولتی متر اندازه میگیرید و اعداد عجیب و بیربط میبینید.
اگر در استان اصفهان یا شهرهای اطراف هستید، میتوانید از خدمات گلسان انرژی استفاده کنید. همچنین مقاله 🌟 «مراحل نصب پنل های خورشیدی» را برای آشنایی با فرآیند نصب صحیح بخوانید که از بسیاری از مشکلات جلوگیری میکند.
📊 جدول تشخیص سریع خطاهای رایج در سیستم خورشیدی
| نشانه | احتمال عیب | راهحل پیشنهادی |
|---|---|---|
| تولید صفر، اینورتر خاموش | فیوز سوخته، کلید خاموش، اتصال شل | بررسی فیوزها و کلیدها، محکم کردن اتصالات |
| تولید خیلی کم (مثلاً ۲۰٪ توان نامی) | کثیفی پنل، سایه، ابری بودن هوا | شستشوی پنلها، بررسی سایه، صبر برای آفتابی شدن |
| تولید نوسانی (قطع و وصل میشود) | سایه متغیر، ابری، اتصال شل | بررسی اتصالات، پیگیری سایه در طول روز |
| اینورتر خطای شبکه میدهد | نوسان برق شهری، فرکانس یا ولتاژ شبکه خارج از محدوده | تماس با اداره برق، صبر برای پایداری شبکه |
| اینورتر خطای DC میدهد | ولتاژ ورودی DC خارج از محدوده | بررسی ولتاژ آرایه، تعداد پنل سری |
| باتری شارژ نمیشود (در سیستم آفگرید) | شارژ کنترلر خراب، باتری خراب، اتصال معکوس | بررسی ولتاژ باتری، تست شارژ کنترلر |
🔹 این جدول یک راهنمای سریع است. برای عیبیابی دقیق، مراحل مقاله را به ترتیب دنبال کنید.
✅ جمعبندی؛ از ساده به پیچیده پیش بروید
عیبیابی سیستم خورشیدی اگر گام به گام جلو بروید، چندان سخت نیست. از سادهترین احتمالات شروع کنید: فیوز، کلید، سیم و اتصالات. بعد از آن به سراغ اینورتر و مانیتورینگ بروید. اگر پنلها و اینورتر سالم بودند، نوبت به بررسی باتری و شارژ کنترلر (در سیستم آفگرید) میرسد. و در نهایت، اگر هیچکدام جواب نداد، حتماً مشکل از طراحی یا خرابی قطعه است و باید با یک نصاب حرفهای تماس بگیرید.
به یاد داشته باشید که نگهداری پیشگیرانه (شستشوی دورهای پنل، بازدید سالیانه اینورتر و چک کردن اتصالات) خیلی از مشکلات را قبل از وقوع حل میکند. برای آشنایی با نحوه تمیزکاری صحیح، مقاله 🌟 «تمیز کردن پنلهای خورشیدی» را بخوانید.
اگر بعد از خواندن این مقاله هنوز مشکل سیستم شما حل نشده، یا نیاز به مشاوره تخصصی دارید، تیم گلسان انرژی آماده کمک است. کافی است با شماره ۰۹۱۲۷۴۶۵۹۱۱ تماس بگیرید.
