اثر سایه بر پنل خورشیدی، تاثیر سایه و زاویه نصب بر بازدهی
آیا می دانستید که حتی یک سایه کوچک روی پنل خورشیدی شما می تواند بازدهی آن را تا ۵۰٪ کاهش دهد؟ یا اینکه با تنظیم زاویه نصب می توانید تولید انرژی سالانه خود را تا ۲۵٪ افزایش دهید؟ در این مقاله، به بررسی دو عامل حیاتی یعنی سایه اندازی و زاویه نصب می پردازیم و راهکار هایی عملی برای به حداکثر رساندن بازدهی پنل خورشیدی ارائه می دهیم.
مقدمه: چرا سایه و زاویه نصب تا این حد مهم هستند؟
پنل های خورشیدی زمانی بیشترین راندمان را دارند که نور خورشید به طور مستقیم و بدون مانع به سطح آنها بتابد. با این حال، دو چالش اصلی همیشه وجود دارند: سایه اندازی (از درختان، ساختمان ها، دودکش ها و حتی بین ردیف های پنل) و زاویه نصب نامناسب که باعث میشود پنل نتواند حداکثر تابش خورشید را جذب کند. نادیده گرفتن این موارد میتواند کاهش توان پنل خورشیدی و در نتیجه افزایش هزینه بازگشت سرمایه را به همراه داشته باشد.
تأثیر مخرب سایه بر عملکرد پنل های خورشیدی:
۱. پدیده “نقطه داغ” و تخریب فیزیکی:
هنگامی که حتی بخش کوچکی از یک پنل (که از سلول های خورشیدی سری تشکیل شده) در سایه قرار میگیرد، آن سلول ها دیگر قادر به تولید جریان نیستند. در این حالت، سلول های سایه دار به یک مقاومت تبدیل شده و جریان تولید شده توسط سلول های نورخورده از آنها عبور می کند. این عبور جریان باعث گرم شدن شدید موضعی یا همان نقطه داغ می شود. تحقیقات نشان می دهد که دمای نقاط داغ می تواند به بیش از ۸۵ درجه سانتی گراد برسد که منجر به ذوب شدن لایه های پلیمری، ترک خوردگی شیشه و در نهایت آتش سوزی و تخریب دائمی پنل می شود .
۲. کاهش غیر خطی و شگفت انگیز توان خروجی:
یکی از اشتباهات رایج این تصور است که با سایه رفتن ۱۰٪ از سطح پنل، تنها ۱۰٪ از توان آن کم می شود. اما واقعیت بسیار متفاوت است:
آمار تکان دهنده: پوشیده شدن تنها یک سوم از سطح یک پنل مونوکریستال می تواند تا ۵۰٪ از توان خروجی آن را کاهش دهد .
سایه ۵ تا ۵۵ درصد: در این محدوده، تلفات توان به شدت افزایش یافته و بین ۳٪ تا ۵۲٪ متغیر است .
نتایج تجربی: آزمایشات روی یک ماژول ۸۰ واتی نشان داده است که سایه کامل باعث کاهش توان تا ۵۰٪ و سایه جزئی منجر به کاهش تا ۳۰٪ می شود .
آستانه خطرناک: اگر سایه از ۱۰٪ سطح پنل بیشتر شود، زنگخطر “نقطه داغ” به صدا درآمده و پنل در معرض آسیب جدی قرار می گیرد .
۳. تأثیر موقعیت سایه:
تحقیقات نشان می دهد که سایه در گوشه پنل مخربتر از سایه در مرکز آن است. همچنین سایه های باریک اما مداوم (مثلاً سایه یک شاخه نازک در طول روز) آسیب بیشتری نسبت به سایه های عریض اما کوتاه مدت دارند. جالب اینجاست که سایه در ساعات اولیه صبح (مثلاً ۷:۳۰ صبح) به دلیل زاویه تابش، ۲.۳ برابر بیشتر از سایه در ظهر تلفات دارد .

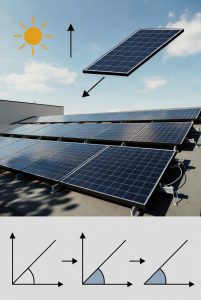

زاویه نصب؛ کلید طلایی جذب حداکثر انرژی:
زاویه نصب پنل (تیلت) به دو دسته تقسیم میشود: زاویه عمودی (شیب نسبت به زمین) و آزیموت (جهت جغرافیایی).
۱. قانون کلی: زاویه ای برابر با عرض جغرافیایی:
برای بیشتر مناطق، یک قانون سر انگشتی قدیمی می گوید که بهترین زاویه پنل خورشیدی برای تولید سالانه، زاویه ای معادل عرض جغرافیایی محل نصب است. اما تحقیقات جدید این موضوع را به چالش کشیده اند.
۲. یافته های جدید: تنظیم زاویه بر اساس فصل:
تغییرات فصلی: خورشید در زمستان در آسمان پایین تر است و به زاویه تیلت تند تر (۶۰-۵۸ درجه) نیاز دارد، در حالی که در تابستان برای جذب نور عمودی، زاویه خوابیده تر (۰ درجه) مناسب تر است .
مطالعه موردی (بحرین): محققان با آزمایش پنل ها در زوایای مختلف به این نتیجه رسیدند که در زمستان، زاویه ۳۲ درجه و در تابستان، زاویه ۱۴ درجه بهترین عملکرد را دارند. برای کل سال، زاویه ۲۶ درجه به عنوان بهینه ترین حالت ثابت معرفی شد .
مطالعه موردی (فنلاند): در عرض جغرافیایی ۶۵ درجه، محققان دریافتند که زاویه بهینه برای کل سال ۲۸ درجه است که بسیار کمتر از ۴۵ درجه توصیه شده قدیمی است و می تواند بازده را تا ۳٪ افزایش دهد .
۳. جهت نصب (آزیموت):
نیمکره شمالی (از جمله ایران): بهترین جهت برای نصب پنل ها، رو به جنوب واقعی است. اما همه جهت ها می توانند مفید باشند. تحقیقات جدید در عرض های جغرافیایی بالا نشان می دهد که پس از جهت جنوب، جهت جنوب شرقی (برای بهره گیری از آفتاب صبح) و سپس شرق بهترین گزینه ها هستند .
۴. پنل های دو طرفه:
در پنل های دو طرفه، زاویه نصب پیچیده تر می شود زیرا باید نور منعکس شده از زمین (آلبدو) نیز در نظر گرفته شود. تحقیقات در اروپا نشان می دهد که زاویه بهینه برای این پنل ها در فنلاند به طور متوسط ۳۶ درجه و در یونان ۲۶ درجه است. وجود برف در کوهستان (آلبدو بالا) می تواند زاویه بهینه را به شدت تغییر دهد .

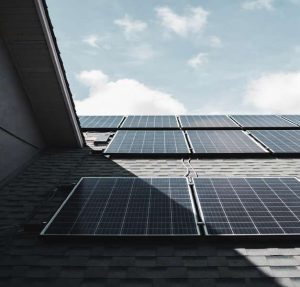

راهکار های مقابله با سایه و تنظیم زاویه:
برای کاهش اثر سایه بر پنل خورشیدی و بهینه سازی زاویه نصب، راهکار های زیر پیشنهاد می شود:
۱. تکنولوژی های کاهش اثر سایه:
بای پس دیود: این دیود ها در جعبه تقسیم پشت پنل نصب می شوند و در شرایط عادی غیر فعال هستند. زمانی که سایه می افتد، مسیر جریان را از سلول های سایه دار دور می زنند تا پنل به طور کلی از مدار خارج نشود. آزمایشات نشان داده است که بای پس دیود ها می توانند تلفات ناشی از سایه یک سلول را از ۳۳٪ به ۸٪ کاهش دهند .
بهینه ساز های توان و میکرواینورتر ها: این تجهیزات در سطح پنل نصب می شوند و اجازه می دهند هر پنل به طور مستقل کار کند. یعنی اگر یک پنل در سایه باشد، پنل های دیگر با حداکثر توان به کار خود ادامه می دهند. این سیستم ها می توانند تلفات سایه را از ۳۵٪ به ۷٪ کاهش دهند .
طراحی سلول های جدید: پنل های مدرن با تقسیم سلول ها به بخش های کوچکتر یا استفاده از باسبار های متعدد در برابر سایه مقاوم تر شده اند .
۲. طراحی صحیح سیستم:
شبیه سازی سایه: قبل از نصب، حتماً با نرم افزار های تخصصی سایه اندازی ساختمان ها، دودکش ها و درختان را در فصول مختلف سال شبیه سازی کنید.
فاصله گذاری بین ردیف ها: در نیروگاه های بزرگ، فاصله ردیف ها باید به اندازه ای باشد که در زمستان (که خورشید پایین تر است) ردیف جلو روی ردیف عقب سایه نیندازد.
استفاده از رفلکتور: تحقیقات جدید نشان داده که استفاده از رفلکتور های هوشمند در پای پنل های عمودی می تواند بازدهی را تا ۱۱٪ افزایش دهد .
۳. نگهداری و نظافت:
شستشوی منظم: گرد و غبار و فضله پرندگان مانند سایه های ریز عمل کرده و نقاط داغ ایجاد می کنند. یک لکه کوچک میتواند روزانه ۰.۵٪ تلفات ایجاد کند .
بازرسی حرارتی: با استفاده از دوربین حرارتی می توان به راحتی نقاط داغ و سلول های معیوب را شناسایی کرد. اختلاف دمای بیش از ۵ درجه سانتی گراد بین سلول ها هشدار دهنده است .
نتیجه گیری:
سایه دشمن شماره یک پنل خورشیدی است. حتی یک سایه کوچک می تواند با ایجاد نقاط داغ، هم بازدهی لحظه ای را به شدت کاهش دهد و هم طول عمر پنل را کم کند. از سوی دیگر، تنظیم زاویه نصب پنل خورشیدی بر اساس عرض جغرافیایی و شرایط فصلی، یک راهکار رایگان برای افزایش چشمگیر راندمان پنل خورشیدی است.
با ترکیب طراحی دقیق (انتخاب زاویه بهینه و شبیهسازی سایه)، استفاده از تکنولوژی های نوین (نیمهرسانا ها، میکرواینورتر ها) و نگهداری صحیح (شستشو و بازرسی)، می توان اطمینان حاصل کرد که سرمایه گذاری روی انرژی خورشیدی در کوتاه ترین زمان ممکن بازگشته و پنل ها برای ۲۵ سال با حداکثر توان به تولید انرژی پاک ادامه دهند.
سوالات متداول:
1. بهترین زاویه پنل خورشیدی در تهران چقدر است؟
حدود ۳۵ درجه با توجه به عرض جغرافیایی.
2. آیا سایه دکل مخابراتی روی پنل ضرر دارد؟
بله، حتی یک سایه باریک هم مخرب است.
3. چگونه زاویه پنل را در تابستان و زمستان تنظیم کنم؟
با استفاده از پایه های متغیر یا محاسبه ماهانه زاویه پنل را تنظیم کنید.
4. آیا پنل ها در هوای ابری هم کار می کنند؟
بله، اما با توان کمتر، با این حال سایه اشیاء همچنان مضر است.
