نصب و راه اندازی یک نیروگاه خورشیدی، کار دقیق و حساسی است که نیاز به تخصص و ابزارهای مناسب دارد. یک نصاب حرفه ای نه تنها باید دانش فنی داشته باشد، بلکه باید از ابزار های دقیق برای اندازه گیری، عیبیابی و اطمینان از ایمنی سیستم استفاده کند. انتخاب تجهیزات مناسب، تفاوت بین یک نصب استاندارد و یک پروژه پرخطر را مشخص میکند.
اگر با اصول اولیه نصب پنل خورشیدی آشنا نیستید، پیشنهاد می کنم ابتدا مقاله مراحل نصب پنل های خورشیدی را مطالعه کنید.
ابزار دقیق چیست و چرا در صنعت خورشیدی اهمیت دارد؟
ابزار دقیق به مجموعه ای از تجهیزات گفته می شود که برای اندازه گیری، کنترل و نظارت بر پارامترهای مختلف مانند ولتاژ، جریان، مقاومت، دما و فشار استفاده می شوند . در صنعت خورشیدی، این ابزارها نقش حیاتی در عیب یابی، نصب صحیح و نگهداری سیستم ها دارند. یک تکنسین خورشیدی با استفاده از این تجهیزات می تواند به سرعت مشکلات را شناسایی کرده و از عملکرد بهینه سیستم اطمینان حاصل کند .
اهمیت این ابزارها را می توان در چند محور خلاصه کرد: دقت در اندازه گیری که از اشتباهات پرهزینه جلوگیری می کند، ایمنی که از برق گرفتگی و آسیب به تجهیزات پیشگیری می نماید، و کارایی که باعث می شود عیب یابی در کمترین زمان ممکن انجام شود.

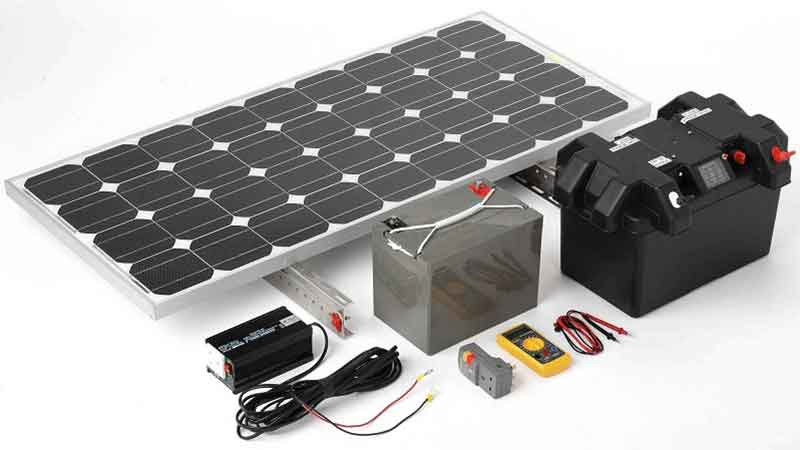

تجهیزات ضروری برای نصابان و تکنسینهای خورشیدی
هر نصاب خورشیدی برای انجام کارهای مختلف به یک مجموعه ابزار پایه نیاز دارد. در ادامه، مهمترین تجهیزات را به همراه کاربرد آنها معرفی می کنیم.
مولتی متر دیجیتال (Digital Multimeter)
مولتی متر مهم ترین ابزار یک تکنسین برق است. این دستگاه می تواند ولتاژ (AC و DC)، جریان (AC و DC) و مقاومت را اندازه گیری کند . در سیستم های خورشیدی، از مولتی متر برای بررسی ولتاژ پنل ها، تست تداوم مدار ها، اندازه گیری جریان شارژ باتری و تشخیص اتصالات شل یا قطع استفاده می شود. هنگام خرید مولتی متر، به دقت اندازه گیری (تعداد رقم اعشار) و گستره اندازهگیری (مخصوصاً ولتاژ DC تا ۱۰۰۰ ولت) توجه کنید. همچنین تلرانس (درصد خطا) دستگاه بسیار مهم است، زیرا هرچه رنج اندازه گیری بالاتر می رود، احتمال خطا نیز بیشتر می شود .
کلمپ متر (Clamp Meter)
کلمپ متر ابزاری است که بدون نیاز به قطع کردن مدار، جریان عبوری از یک سیم را اندازهگیری میکند. این ویژگی آن را برای اندازهگیری جریان در سیستمهای خورشیدی که قطع کردن مدار کار دشواری است، بسیار کاربردی میسازد. کلمپ مترها معمولاً قابلیت اندازهگیری جریان DC را نیز دارند که برای سیستمهای خورشیدی ضروری است. همچنین بسیاری از مدلها میتوانند ولتاژ، مقاومت و حتی دما را نیز اندازهگیری کنند.
دوربین حرارتی (Thermal Imaging Camera)
دوربین حرارتی یکی از پیشرفته ترین ابزارهای عیب یابی است که می تواند نقاط داغ (Hot Spots) را در پنل ها، اتصالات و کابل ها شناسایی کند. این نقاط داغ معمولاً نشانه اتصالات شل، خرابی دیود یا آسیب دیدگی پنل هستند. با استفاده از دوربین حرارتی، می توانید بدون تماس فیزیکی و در حین کارکرد سیستم، مشکلات را پیدا کنید. این ابزار به ویژه برای شناسایی نقاط داغ ناشی از میکرو ترک ها یا اتصالات نامناسب بسیار کارآمد است.
میگر (مگااهم متر یا Insulation Tester)
میگر برای اندازه گیری مقاومت عایقی کابل ها و تجهیزات الکتریکی استفاده می شود. این ابزار با اعمال ولتاژ بالا (معمولاً ۵۰۰ یا ۱۰۰۰ ولت) به مدار، میزان نشتی جریان از عایق را اندازه گیری میکند. در سیستم های خورشیدی، میگر برای تست عایق کابل های DC که در معرض شرایط محیطی قرار دارند، بسیار حیاتی است. عایق ضعیف می تواند باعث نشتی جریان، کاهش راندمان و حتی خطر آتش سوزی شود.
ارت سنج (Earth Resistance Tester)
سیستم ارت یا زمین، یکی از مهم ترین بخش های هر نیروگاه خورشیدی است که برای ایمنی در برابر صاعقه و برق گرفتگی طراحی می شود. ارت سنج برای اندازه گیری مقاومت الکتریکی سیستم ارت استفاده می شود. مقاومت پایین ارت (معمولاً کمتر از ۱۰ اهم) برای دفع صحیح جریان های ناخواسته ضروری است. این ابزار به تکنسین کمک می کند تا از عملکرد صحیح سیستم ارت اطمینان حاصل کند.
ابزارهای اندازه گیری دما (ترموکوپل، ترمومتر دیجیتال)
دمای پنلهای خورشیدی تأثیر مستقیم بر راندمان آنها دارد. با افزایش دما، ولتاژ پنل کاهش می یابد و راندمان افت می کند. ابزارهای اندازه گیری دما مانند ترموکوپل ها یا ترمومترهای دیجیتال به تکنسین اجازه می دهند دمای پنل ها و اینورتر را پایش کنند . این اطلاعات برای تحلیل عملکرد سیستم و شناسایی مشکلات گرمایشی بسیار مفید است.
جدول مقایسه تجهیزات اندازهگیری
برای اینکه بتوانید این ابزارها را بهتر مقایسه کنید، جدول زیر را تهیه کرده ایم.
مقایسه تجهیزات اندازهگیری برای تکنسینهای خورشیدی
| نام ابزار | کاربرد اصلی | ویژگی های کلیدی | اهمیت برای تکنسین خورشیدی |
|---|---|---|---|
| مولتی متر دیجیتال | اندازه گیری ولتاژ، جریان، مقاومت | قابلیت اندازه گیری DC تا ۱۰۰۰ ولت، دقت بالا | ⭐⭐⭐⭐⭐ (اساسی و ضروری) |
| کلمپ متر | اندازهگیری جریان بدون قطع مدار | قابلیت اندازه گیری جریان DC، صفحه نمایش بزرگ | ⭐⭐⭐⭐⭐ (بسیار کاربردی) |
| دوربین حرارتی | تشخیص نقاط داغ و اتصالات شل | دقت بالا، قابلیت ذخیره تصویر | ⭐⭐⭐⭐ (پیشرفته و حرفه ای) |
| میگر (مگااهم متر) | تست مقاومت عایقی | ولتاژ تست ۵۰۰ تا ۱۰۰۰ ولت | ⭐⭐⭐⭐⭐ (ضروری برای ایمنی) |
| ارت سنج | اندازه گیری مقاومت ارت | قابلیت اندازه گیری در شرایط مختلف خاک | ⭐⭐⭐⭐⭐ (ضروری برای ایمنی) |
| ترمومتر دیجیتال | اندازه گیری دمای پنل و اینورتر | قابلیت اندازه گیری از راه دور (لیزری) | ⭐⭐⭐ (مفید برای عیب یابی) |
🔹 توجه: این جدول یک مقایسه کلی است و انتخاب نهایی به نیاز و بودجه شما بستگی دارد.
تجهیزات حفاظت فردی (PPE)
علاوه بر ابزارهای اندازه گیری، استفاده از تجهیزات حفاظت فردی نیز برای نصابان خورشیدی الزامی است.
دستکش عایق برق که باید دارای درجه ولتاژ مناسب (حداقل کلاس ۰ برای ولتاژهای زیر ۱۰۰۰ ولت) باشد، از برق گرفتگی جلوگیری می کند. عینک ایمنی از چشم ها در برابر پرتوهای احتمالی و ذرات محافظت می کند. کلاه ایمنی در هنگام کار در ارتفاع یا زیر سازه ها ضروری است. کفش ایمنی با کفی عایق نیز از برق گرفتگی و آسیب های فیزیکی جلوگیری می کند.
جمع بندی و قدم بعدی
داشتن تجهیزات ابزار دقیق مناسب و رعایت نکات ایمنی، یکی از اصول حرفه ای گری در صنعت خورشیدی است. سرمایه گذاری روی ابزارهای باکیفیت نه تنها ایمنی شما را تضمین می کند، بلکه باعث می شود عیب یابی با دقت و سرعت بیشتری انجام شود. یک تکنسین حرفه ای با ابزارهای مناسب، می تواند عملکرد سیستم را بهینه کرده و از بروز مشکلات جدی جلوگیری کند.
اگر به دنبال خرید تجهیزات اندازه گیری با کیفیت برای پروژههای خورشیدی خود هستید، تیم گلسان انرژی آماده مشاوره و ارائه بهترین گزینه ها به شما است.
برای دریافت مشاوره تخصصی و اطلاع از قیمت تجهیزات، با شماره ۰۹۱۲۷۴۶۵۹۱۱ تماس بگیرید یا از طریق سایت درخواست مشاوره دهید.
منابع معتبر برای مطالعه بیشتر
- سایت سازمان ساتبا – آخرین نرخ های خرید تضمینی برق
سوالات متداول
مولتی متر دیجیتال و کلمپ متر دو ابزار پایه ای هستند. برای عیب یابی حرفه ای تر، دوربین حرارتی و میگر نیز بسیار مفید هستند.
مولتی متر برای اندازهگیری ولتاژ، مقاومت و جریان (با قطع مدار) استفاده می شود. کلمپ متر جریان را بدون قطع مدار و فقط با قرار دادن دور سیم اندازه گیری می کند.
ضروری نیست، اما یک ابزار حرفه ای و بسیار کارآمد است که می تواند مشکلاتی مانند نقاط داغ، اتصالات شل و خرابی دیود را به سرعت شناسایی کند.
کابل های DC در معرض شرایط محیطی (رطوبت، گرما، اشعه UV) قرار دارند. تست مقاومت عایقی با میگر، سلامت عایق را بررسی کرده و از نشتی جریان و خطرات احتمالی جلوگیری می کند.
می توانید از ترمومترهای دیجیتال لیزری (که بدون تماس دما را اندازهگیری می کنند) یا ترموکوپل های تماسی استفاده کنید.
بله، اما مطمئن شوید که مولتی متر شما قابلیت اندازه گیری ولتاژ DC تا ۱۰۰۰ ولت را داشته باشد و از دقت مناسبی برخوردار باشد.
