مقدمه
یکی از مهمترین بخشهای طراحی نیروگاه خورشیدی، انتخاب نوع پایه و سازه نگهدارنده پنلها (استراکچر خورشیدی) است. انتخاب ناصحیح این عناصر میتواند منجر به هزینههای اضافی، آسیب به تجهیزات یا کوتاه شدن عمر سیستم شود.
در این مقاله، انواع پایه از جمله پایه بتنی و پایه پیشتنیده را بررسی میکنیم، سپس به ساختار کلی استراکچر پنل خورشیدی میپردازیم و راهنمایی برای انتخاب درست ارائه میدهیم.
بخش اول: مفاهیم پایه
پایه (Foundation) چیست و چرا اهمیت دارد؟
پایه یا فونداسیون وظیفه انتقال بارهای سازه — بار مرده (وزن پنلها و استراکچر) و بار زنده (باد، برف، نیروی زلزله) — به خاک دارد. اگر فونداسیون مقاومت کافی نداشته باشد، سازه ممکن است جابجا شود، تاب بردارد یا حتی فرو بریزد.
در سیستمهای خورشیدی زمینی، پایهها باید علاوه بر پایداری افقی، مقاومت در برابر نیروی کششی (باد از پایین به بالا) داشته باشند.
استراکچر پنل خورشیدی (Solar Mounting / Structure)
سازه پنل خورشیدی یا استراکچر، همان اسکلت فلزی است که پنلها را در زاویه و جهت دلخواه نگه میدارد. این سازه معمولاً از تیرکها، ریلها، نگهدارندهها و اتصالات تشکیل میشود.
انتخاب طراحی مناسب استراکچر خورشیدی برای بهینهسازی تولید برق، کاهش هزینه و افزایش دوام سیستم حیاتی است.
بخش دوم: انواع پایههای بتنی خورشیدی
در پروژههای خورشیدی زمینی، چند نوع پایه رایج وجود دارد. در ادامه با مزایا، معایب و شرایط مناسب هر کدام آشنا میشویم.
| نوع پایه | توضیح | مزایا | معایب | شرایط مناسب |
|---|---|---|---|---|
| پایه بتنی (Concrete Foundation / Pier / Footing) | بتن مسلح ریخته شده در محل یا پیشساخته که ستونهای سازه در آن مهار میشوند. | پایداری زیاد، مقاومت در برابر باد و برف، عمر طولانی | هزینه بالاتر، نیاز به قالببندی، تأخیر در زمان ساخت به دلیل نیاز به گیرش بتن | خاک مناسب بدون سنگ یا لایه نفوذی زیاد، پروژههایی با ماندگاری بالا |

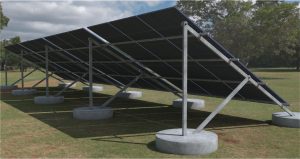

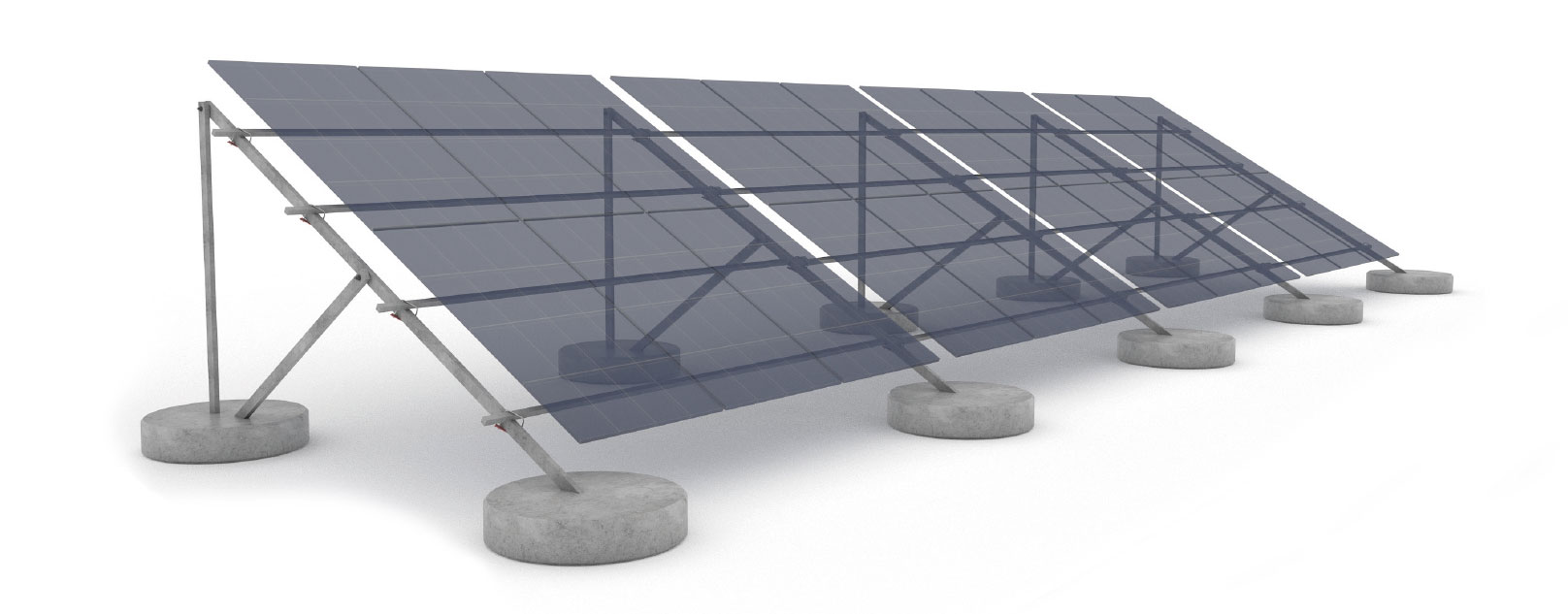

| پایه پیشتنیده ( High Performance Concrete) |
بتن پیشتنیده یا پیشساختهای که پیش از نصب، کابلهای تنشدهی (تندونها) در آن اعمال شدهاند یا بتن آماده شده و سپس نصب میشود. | کاهش تغییر شکل، عملکرد بهتر در کشش، امکان تولید انبوه و حمل به محل، کاهش هزینه 40 درصدی نسبت به پایه فلزی | نیاز به تکنولوژی تنشدهی، ، محدودیت در طول پایه | پروژههایی با نیاز به دقت زیاد، خاکهای نسبتاً یکنواخت و سفت |
| شمع فلزی یا پیچ زمینی (Driven Pile / Ground Screw / Helical Pile) | شمع فلزی که به زمین کوبیده میشود یا پیچ زمینی مارپیچی در زمین چرخانده میشود. | نصب سریع، کمترین حفاری، مناسب برای خاکهای متغیر، امکان تنظیم ارتفاع | مقاومت کمتر در خاک خیلی نرم یا سنگدار، نیاز به کنترل دقیق عمق و ظرفیت | زمینهایی با خاک قابل قبول، پروژههایی با زمان محدود |
| پایه نواری / ردیفی (Strip / Strip Footing) | فونداسیون نواری بتنی زیر ریلها یا ستونهای طولی سازه. | ساده بودن طراحی و اجرا در شیب ملایم، پوشش یکنواخت بار | در خاک ضعیف امکان نشست غیرموزون، مصرف زیاد بتن | پروژههایی که بار سازه متوسط است، زمین نسبتاً هموار |
| پایه کلو یا بالاست (Ballast / Ballasted Blocks) | استفاده از وزنه بتنی یا بلوکهای سنگی بدون نفوذ به خاک، که وزن خودشان سازه را ثابت میکنند. | عدم حفاری، مناسب برای زمینهای حساس یا محیطهایی که اجازه نفوذ به خاک نیست | نیاز به وزنه زیاد، امکان جابجایی در باد شدید اگر طراحی ضعیف باشد | پوشش بام، سایتهایی که نمیتوان زمین را حفاری کرد |
بخش سوم: مزایا و چالشهای پایه پیشتنیده
پایه پیشتنیده (High Performance Concrete) معمولاً شامل استفاده از کابلهایی است که قبل یا بعد از فرآیند بتنریزی کشیده میشوند تا بتن تحت فشار دائمی قرار بگیرد. شرکت فنی و مهندسی ایمن صنعت سها با استفاده از دانش روز و کابل های پیش تنیده خوانسار اقدام به تولید این نوع پایه ها با همکاری شرکت رابین برای اولین بار در ایران کرده است.
مزایا:
-
کاهش ترکهای ناشی از تنش در بتن
-
بهبود عملکرد در بارهای کششی و خمشی
-
افزایش دوام و عمر سازه
-
امکان تولید در کارخانه با کیفیت کنترلشده و حمل به سایت
- کاهش هزینه 40 درصدی نسبت به استراکچر فلزی
چالشها:
-
نیاز به تجهیزات تنشدهی و تخصص مهندسی
-
محدودیت در اندازه و طول قطعات پیشساخته
-
اتصالات بین قطعات پیشساخته باید دقیق طراحی شوند
بنابراین، استفاده از پایه پیشتنیده در پروژههای بزرگ صنعتی و در مناطقی که تغییرات دما زیاد است یا بارهای جانبی بالا دارند میتواند گزینهای بهینه باشد.
بخش چهارم: اجزاء و طراحی سازه پنل خورشیدی (استراکچر خورشیدی)
برای ساخت یک استراکچر پنل خورشیدی مقاوم و بهینه، باید اجزای زیر را در نظر بگیرید:
-
ستونها / تیرکهای پایه
اتصال بین پایه و ریلها، تحمل بار باد، برف و وزن پنلها. -
ریلها (Rails / Beams)
تیرکهای افقی یا شیبدار که پنلها به آنها متصل میشوند. -
اتصالات و براکتها
پیچها، گیرهها، نگهدارندهها، اتصالات تکیهگاهی که ریل را به ستون و پنل متصل میکنند. -
خمها (Cross Bracing / Wind Bracing)
مهاربندها برای افزایش مقاومت در برابر نیروهای جانبی (باد، زلزله). -
پوشش و حفاظت ضدخوردگی
استفاده از فولاد گالوانیزه، آلومینیوم با آلیاژ مناسب یا پوشش ضدزنگ برای افزایش دوام. -
تنظیم زاویه (Tilt / Tracking)
اگر سیستم دارای تراکر (ردیاب خورشید) باشد، سازه باید قابلیت حرکت در یک یا دو محور را داشته باشد. -
سیمکشی کابل و مسیر عبور کابلها
کانالها و نگهدارندههای کابل باید در طراحی لحاظ شوند تا کابلها تحت فشار یا آسیب قرار نگیرند.
طراحی سازه خورشیدی باید با دقت محاسبه شود تا تحمل بارهای محلی (باد، برف، زلزله) رعایت شود. بسیاری از ابزارها و نرمافزارهای طراحی برای این کار وجود دارد.
بخش پنجم: نکات طراحی، نصب و نگهداری برای سازه و پایه
1. مطالعه زمین و خاک
آنالیز ژئوتکنیکی خاک برای تعیین مقاومت باربری، عمق یخبندان و سطح آب زیرزمینی. این مطالعه تعیین میکند که چه نوع پایهای مناسبتر است.
2. تطابق طراحی با بارهای محلی
در طراحی باید نیروهای باد، بار برف، نیروی زلزله و شرایط محیطی (خوردگی، دما) در نظر گرفته شوند. طراحی ضعیف ممکن است منجر به شکست سازه شود.
3. تطبیق با شیب زمین
در زمینهای ناهموار باید ارتفاع پایهها متفاوت طراحی شود تا پانلها همسطح قرار گیرند.
4. انتخاب مواد مناسب
استفاده از فولاد گالوانیزه گرم، آلومینیوم مقاوم یا پوششهای حفاظتی برای مقاومت در برابر زنگزدگی.
5. کنترل کیفیت نصب
-
تنظیم دقیق زاویه
-
محکم کردن اتصالات با گشتاور مناسب
-
اطمینان از عمود بودن ستونها
-
نظارت بر انطباق با نقشهها و مشخصات فنی
6. نگهداری دورهای
-
بازدید و سفت کردن پیچها
-
بررسی خوردگی و رنگ
-
تمیز کردن سازه از گرد و خاک و زباله
-
بررسی نشست یا جابجایی پایهها
جمعبندی و نتیجهگیری
در این مقاله مفصل، به بررسی انواع پایهها مانند پایه بتنی، پایه پیشتنیده و گزینههای شمعی و بالاست برای سیستمهای خورشیدی پرداختیم. سپس به ساختار کلی استراکچر پنل خورشیدی، نکات طراحی، نصب و نگهداری آن اشاره کردیم.
اگر پروژه خورشیدی در دست اجرا دارید، توصیه میکنم پیش از هر تصمیم نهایی، با ما در خصوص طراحی و تامین ، مشاوره بگیرید.
