پایه بتنی پیش‌تنیده HPC پنل خورشیدی

پایه بتنی پیش‌تنیده HPC پنل خورشیدی

برای درک کامل موضوع، ابتدا لازم است با مفهوم بتن پیش تنیده و بتن با عملکرد بالا (High Performance Concrete) آشنا شویم.

• بتن پیش تنیده (Prestressed Concrete): در این روش، قبل یا بعد از ریختن بتن، نیروی کششی به میله‌ها (تاندون‌ها) اعمال می‌شود و پس از گیرش بتن، نیرو آزاد می‌شود که باعث ایجاد تنش فشاری دائمی در بتن می‌گردد. این فشرده‌سازی پیشین باعث می‌شود بتن بتواند تنش‌های کششی ایجاد شده در بهره‌برداری را بهتر تحمل کند.

• بتن با عملکرد بالا (HPC – High Performance Concrete): بتنی است که خواص بهتری نسبت به بتن معمولی دارد، مثلاً مقاومت فشاری بالاتر، دوام بهتر در برابر عوامل محیطی، نفوذپذیری کمتر و رفتار بهبود یافته در شرایط بارگذاری. در مطالعات، مخلوط‌های HPC به گونه‌ای طراحی می‌شوند که 28 روزه مقاومت فشاری قابل توجهی (مثلاً بالای 80 تا 100 مگاپاسکال) کسب کنند.

وقتی ترکیب “پایه بتنی پیش تنیده” را به کار می‌بریم، معمولاً منظور پایه‌ای است که در کارخانه با بتن با کیفیت بالا (HPC) ساخته شده و دارای تاندون‌های پیش کشیده است تا به مقاومت و عملکرد مطلوب برسد.

در بعضی کاربردها ممکن است عبارت “HPC panel” یا “HPC®” نیز دیده شود، مانند محصولی که در ژاپن به نام HPC® تولید می‌شود — یک پانل بتن پیش تنیده‌ای با ضخامت بسیار کم (حدود 38 میلی‌متر) با استفاده از تاندون‌های کربنی که در صنایع ساختمانی نوآور استفاده می‌شود. این مثال نشان می‌دهد که خود عبارت “HPC” در بازارهای بتن پیشرفته کاربرد دارد، اما در حوزه پایه‌های خورشیدی، استفاده مرسوم‌تر عبارت “PHC piles”, “precast prestressed concrete piles” یا “precast prestressed concrete foundations” است.

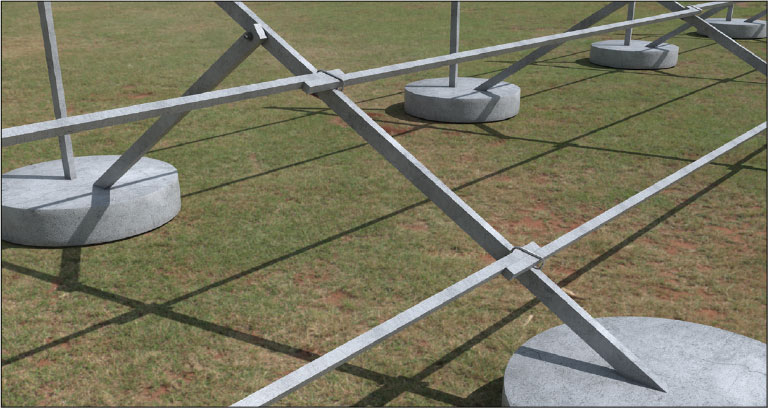

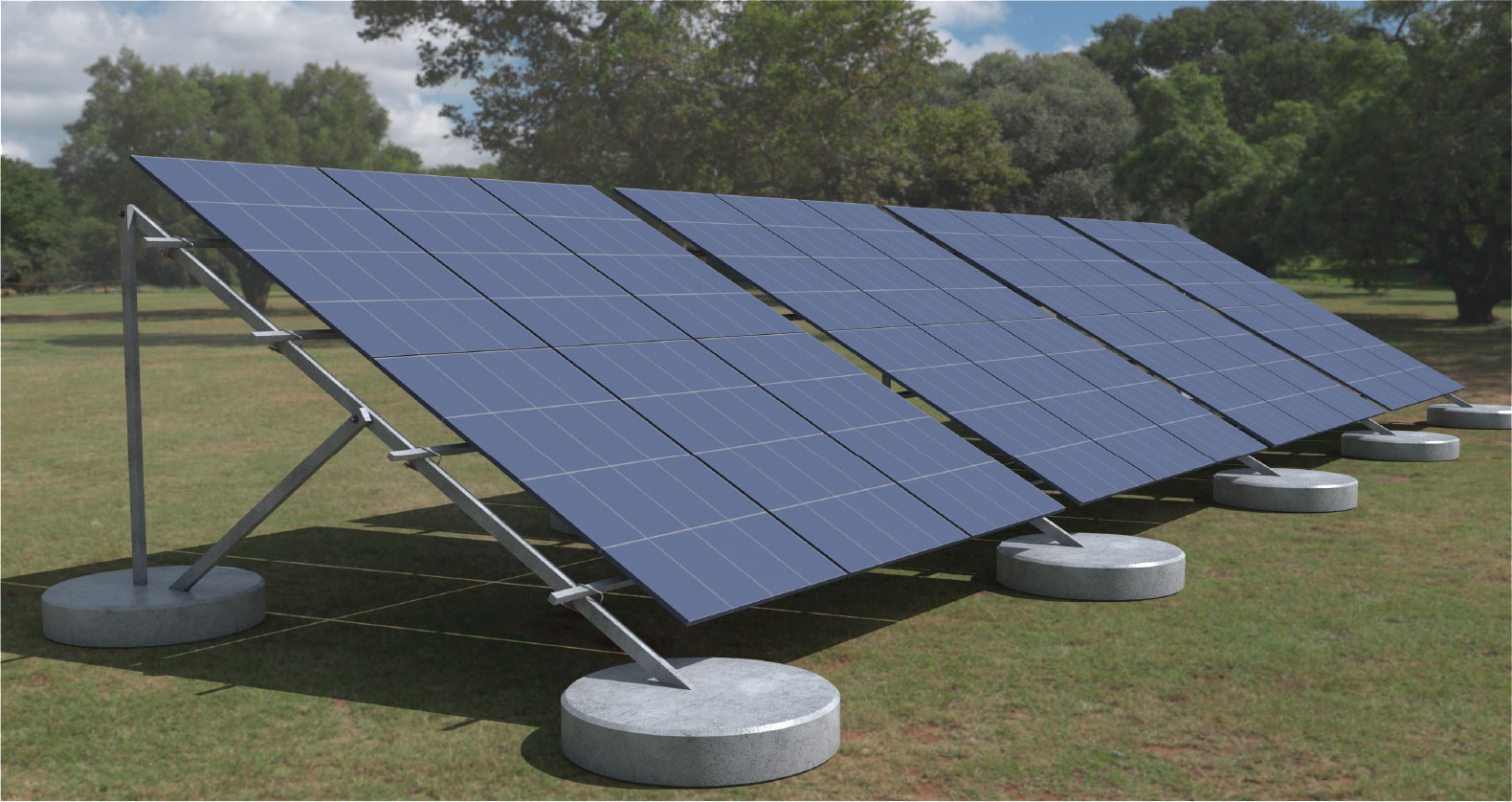

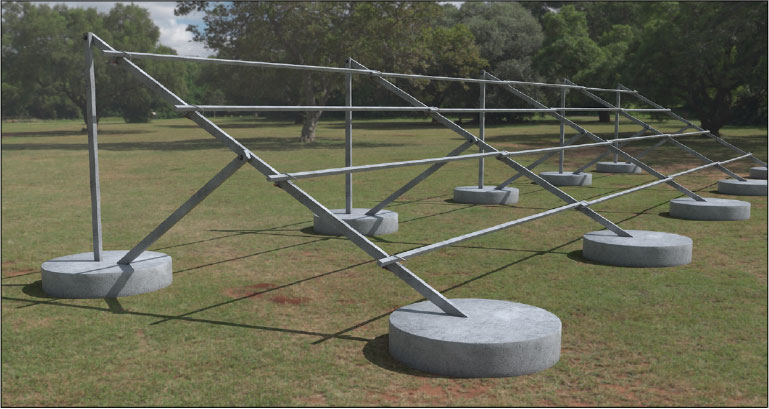

به طور خاص، در پروژه‌های نیروگاه خورشیدی زمینی، پایه‌های پیش تنیده به شکل قطعات پیش‌ساخته (پایل یا ستون بتنی فشار داده شده) استفاده می‌شوند. مثلاً سیستم SF PHC Ground Mount از شرکت‌های فعال در صنعت PV از «پایل بتنی پیش تنیده / spun pile» به عنوان فونداسیون استفاده می‌کند.

مزایای عمده استفاده از این فناوری در پروژه‌های خورشیدی عبارت‌اند از:

1. باربری قوی و مقاومت بالا
   چون بتن تحت فشرده‌سازی اولیه است، ظرفیت تحمل بار کششی و خمشی بهبود می‌یابد. این ویژگی باعث کاهش ابعاد مقاطع مورد نیاز می‌شود.

2. دوام بهتر در شرایط محیطی
   ترکیب با بتن با عملکرد بالا (نفوذپذیری پایین، مقاومت در برابر سیکل‌های یخ‌زدا–ذوب، حمله کلرایدها و سولفات‌ها) باعث افزایش عمر مفید می‌شود.

3. سرعت اجرا و کیفیت کنترل‌شده
   قطعات در کارخانه پیش‌ساخته می‌شوند، کنترل کیفیت مواد، تراکم، درمان بتن و تاندون‌ها امکان بیشتری دارد. نصب در محل سریع‌تر انجام می‌شود.

4. کاهش خاکبرداری و مداخله در محیط
   در برخی روش‌ها، نیازی به گودبرداری عمیق یا فونداسیون گسترده نیست؛ به ویژه اگر از روش‌هایی مانند رانش یا کوبیدن استفاده شود.

5. اقتصادی‌تر شدن پروژه در مقیاس بزرگ
   اگر طراحی بهینه باشد، هزینه‌های مصالح و نیروی انسانی کاهش می‌یابد و بازده سرمایه افزایش می‌یابد.

البته استفاده از این روش نیز همراه با چالش‌ها و ملاحظاتی است که در بخش‌های بعدی به آن‌ها پرداخته می‌شود.

مقایسه با سایر انواع پایه‌ها

طراحی پایه بتنی پیش تنیده برای پنل خورشیدی: الزامات و اصول

در طراحی چنین پایه‌هایی باید جنبه‌های مختلفی را مدنظر قرار داد تا عملکرد مناسب در دوره بهره‌برداری تضمین گردد. در ادامه مهم‌ترین عوامل و ضوابط را بررسی می‌کنیم:

1. شرایط محیطی و بارگذاری

• باد و فشار جانبی (Wind Load): پنل‌های خورشیدی در معرض باد هستند و نیروی جانبی قابل توجهی به آن‌ها وارد می‌شود. پایه باید بتواند این نیرو را تحمل کرده و مانع واژگونی یا جابجایی شود.

• بار برف (Snow Load): در مناطقی که برف تشکیل می‌شود، بار برف ممکن است سهم قابل توجهی در طراحی باشد.

• بار مرده + زنده سیستم پنل: وزن کل سیستم شامل پنل، قاب‌ها و اتصالات باید برآورده شود.

• بار زلزله (در مناطقی با زلزله‌خیزی): اگر پروژه در منطقه لرزه‌خیز واقع باشد، باید اثرات دینامیکی نیز لحاظ شود.

• بار ناشی از نشست زمین یا تغییرات خاکی: اگر خاک زیر پایه تغییر شکل دهد، فونداسیون باید رفتار مناسبی داشته باشد.

2. انتخاب نوع تاندون و پیش تنیدگی

• تاندون‌ها می‌توانند از فولاد با مقاومت بالا یا الیاف کربن باشند.

• معمولاً پیش تنیدگی به گونه‌ای طراحی می‌شود که پس از اعمال بار بهره‌برداری، بتن همچنان در حالت فشرده باقی بماند (یعنی ترک‌پذیری کنترل شود).

• فاصله پوشش بتن (cover) باید به اندازه کافی باشد تا از خوردگی تاندون‌ها محافظت کند.

3. ابعاد و مقاطع پایه

• ابعاد مقطع به میزان نیروهای استاتیکی و دینامیکی، ظرفیت تحمل خاک و شرایط اجرایی بستگی دارد.

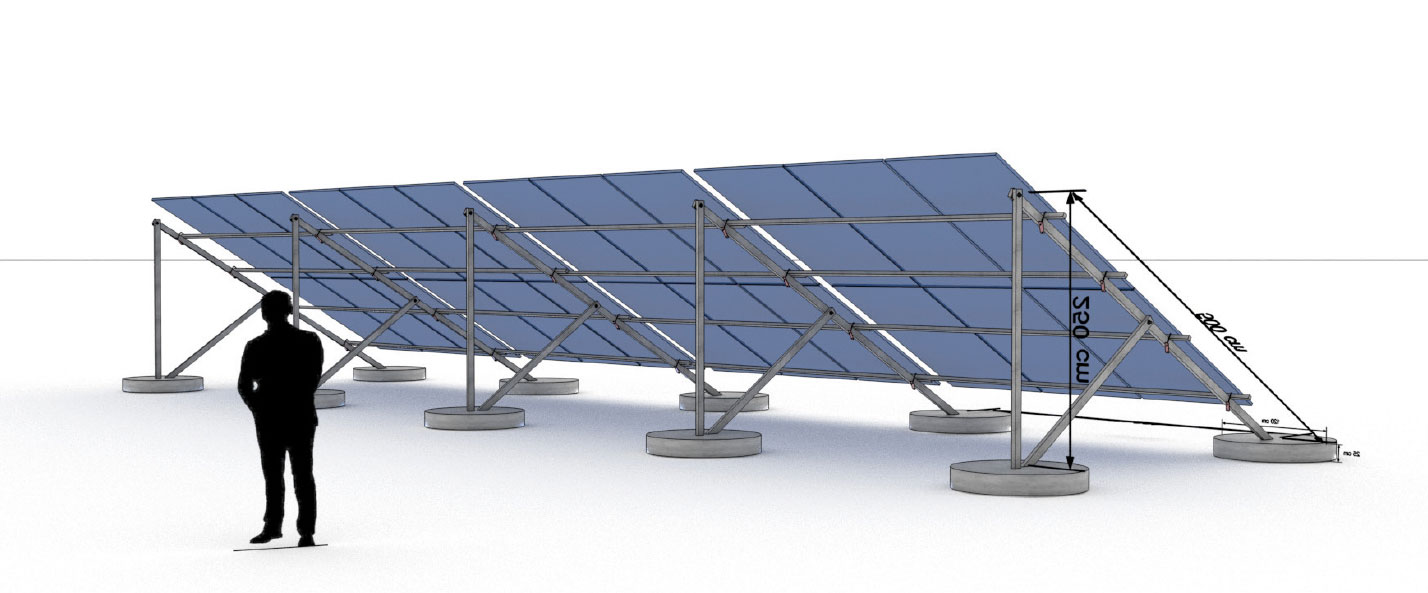

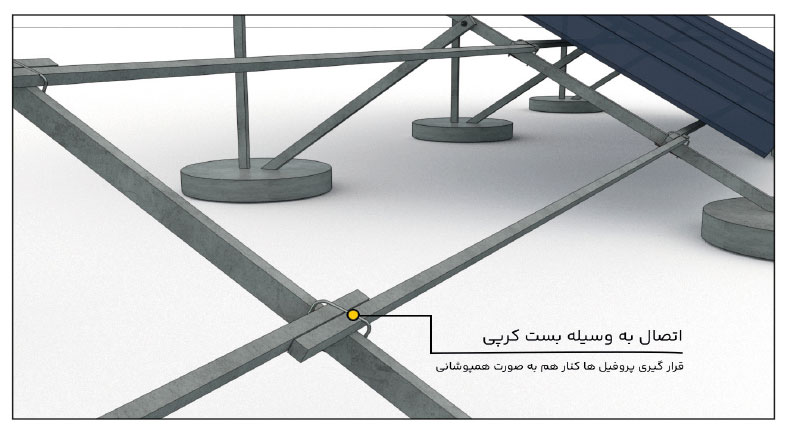

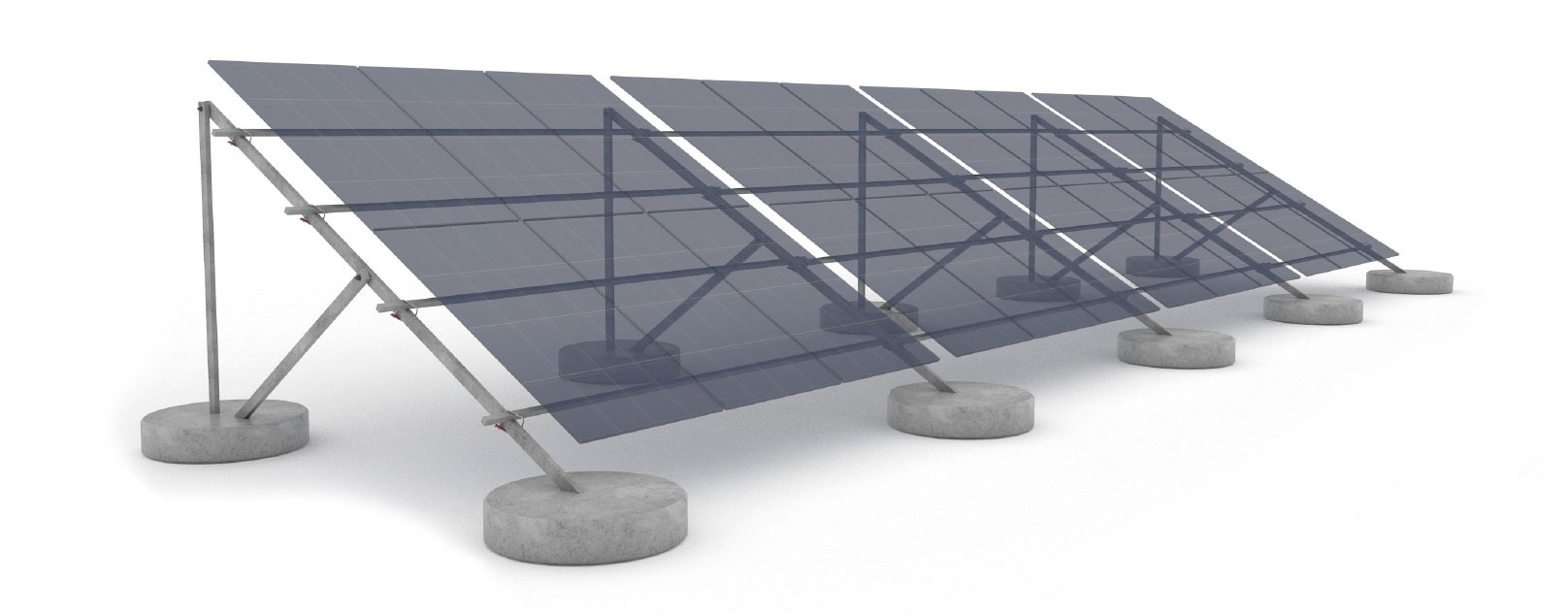

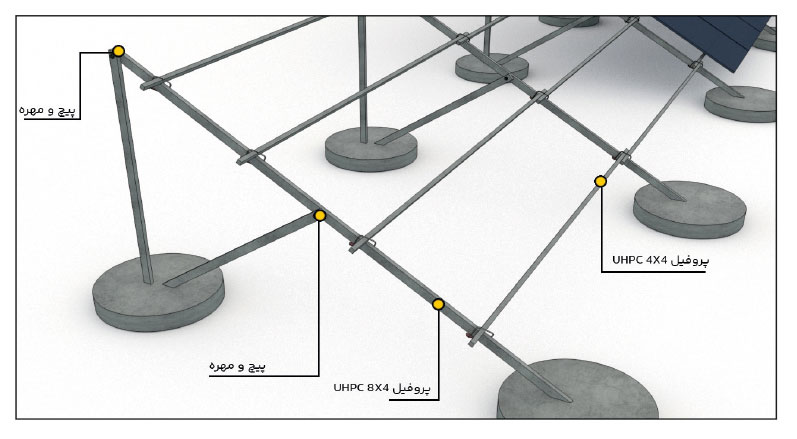

• مقطع باید امکان انتقال نیرو از سازه نگهدارنده پنل به پایه را فراهم کند (مثلاً از طریق نبشی، صفحه اتصال، بولت و مهاربند).

• در طراحی مقطع باید به کنترل برش، لنگر خمشی، پیچش و ترک­پذیری توجه شود.

4. پی و تعامل با خاک

• بررسی خصوصیات خاک زیرین (باربری، تراکم، نشست مجاز) ضروری است.

• اگر خاک ضعیف است، ممکن است نیاز به افزایش عرض پی، اصلاح خاک یا استفاده از پایه‌های عمیق‌تر وجود داشته باشد.

• اتصال بین پایه و خاک باید به گونه‌ای باشد که از لغزش پیشگیری شود.

5. دوام و حفاظت

• استفاده از ترکیبات افزودنی مانند میکروسیلیس یا خاکستر پرواز برای بهبود مقاومت در برابر نفوذ یون‌ها و حفظ دوام. (مطالعه‌ای نشان داده است که مخلوط‌های HPC با افزودنی‌های جانبی می‌توانند مقاومت 28 روزه بالای 100 مگاپاسکال را به دست آورند.

• کنترل ترک و نفوذپذیری بالا

• استفاده از پوشش‌های محافظ یا روش‌های حفاظتی در محیط‌های خورنده

• طراحی پوشش بتنی (cover) مناسب برای محافظت از تاندون‌ها در برابر خوردگی

6. نصب و اجرای قطعات

• قطعات باید قابل حمل، جاگذاری و ترازپذیری باشند

• نقاط اتصال (برای پیچ و اتصالات فلزی) باید در کارخانه پیش‌بینی شوند

• کنترل دقیق کیفیت بتن، عملیات پیش تنیدگی، درمان بتن و انتقال قطعات

• کنترل صحت نصب تاندون‌ها، آچارکشی و پیش کشیدگی در محل

• امکان جبران تلرانس‌های اجرایی در محل (مثلاً دهانه‌های اندکی متفاوت)

7. هزینه و بهینه‌سازی

• تحلیل اقتصادی از لحاظ هزینه ساخت کارخانه‌ای قطعات، حمل و نقل، نصب و نگهداری

• طراحی بهینه برای کمینه کردن میزان مصالح و حجم قطعات

• مقایسه هزینه استفاده از پایه‌های بتنی پیش تنیده با راهکارهای دیگر (پایه‌های فولادی، پیچ‌های زمینی، فونداسیون‌های بتنی معمولی)

• مزایای استفاده از پایه HPC در پنل‌های خورشیدی

  مزیت	توضیح
  مقاومت مکانیکی بالا	تحمل بارهای سنگین ناشی از پنل‌ها، باد، برف و لرزه‌ها
  دوام در برابر شرایط محیطی	مقاوم در برابر رطوبت، خوردگی، UV و تغییرات دما
  نصب سریع و دقیق	امکان تولید پیش‌ساخته و نصب با حداقل خطا
  کاهش هزینه نگهداری	عدم نیاز به رنگ‌آمیزی یا تعمیرات دوره‌ای
  سازگار با محیط زیست	عمر

• نمونه‌ها و کاربردها

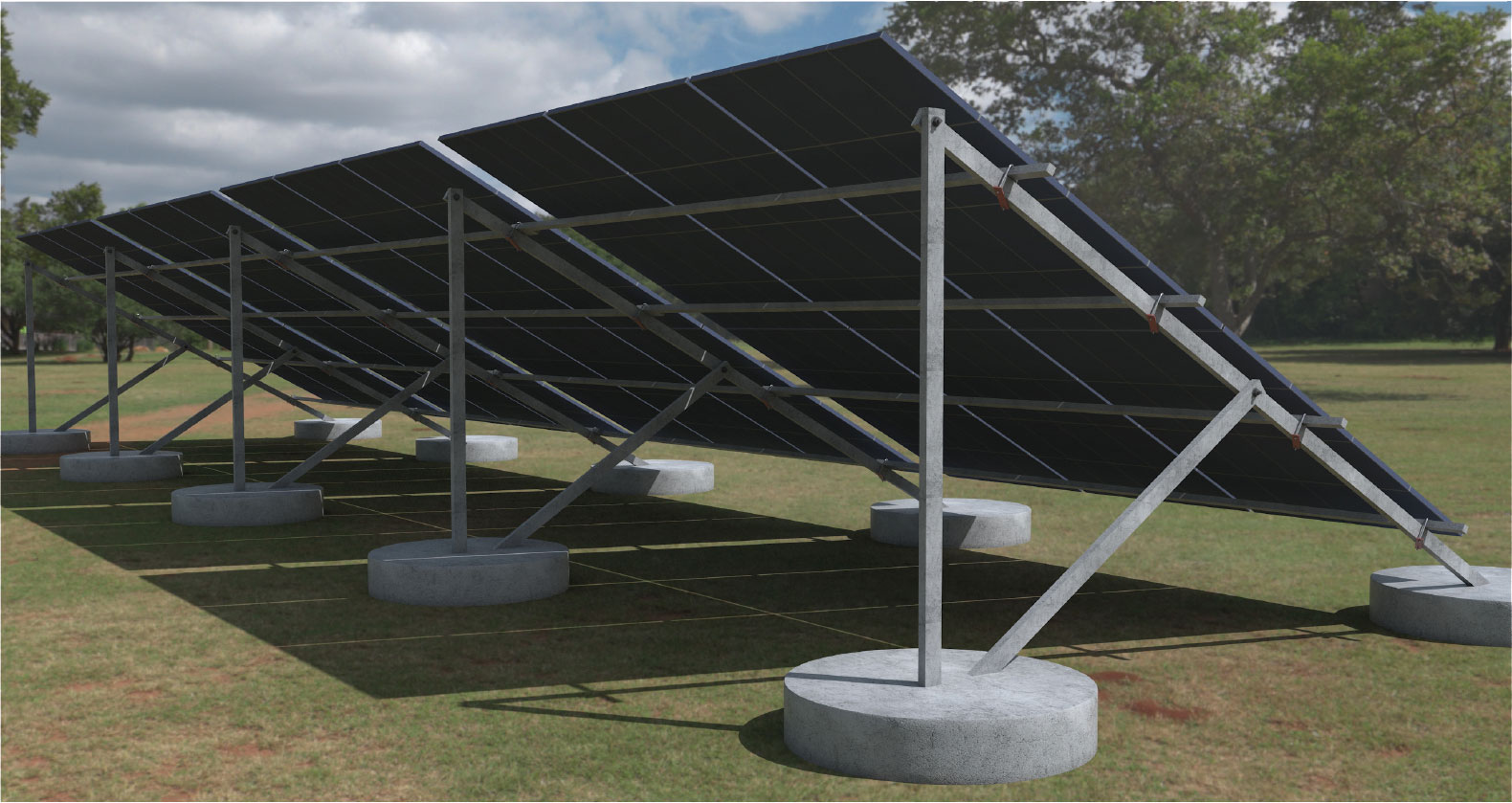

  ۱. سیستم SF PHC Ground Mount
  این سیستم از “پایل بتنی پیش تنیده / spun pile” به عنوان فونداسیون استفاده می‌کند که به‌صورت کارخانه‌ای تولید شده و در محل کوبیده یا فشار داده می‌شود، بدون نیاز به خاکبرداری عمیق.

  ۲. شرکت‌های ارائه‌دهنده سیستم‌های پیش‌ساخته بتنی برای پنل‌ها
  مثلاً شرکت SOLARBLOC اسپانیا که فونداسیون‌های بتنی پیش‌ساخته برای نصب پنل‌ها تولید می‌کند، ادعا می‌کند که سیستم‌شان نیازی به فونداسیون یا سوراخ‌کاری گسترده ندارد و نصب سریع است.

  ۳. مطالعات بتن HPC در قطعات پیش‌تنیده
  مطالعاتی مانند “Comparative Study of High-Performance Concrete Characteristics and Loading Test of Pretensioned Experimental Beams” نشان داده‌اند که مخلوط‌های HPC می‌توانند عملکرد بهتری در برابر نفوذ یون کلر و مقاومت خمشی نشان دهند.

  ۴. مزایای استفاده از PHC در تراکرهای خورشیدی
  در یک مقاله ترویجی، دلایل انتخاب پایل‌های PHC برای تراکرها (سیستم‌هایی که پنل‌ها را در جهت خورشید حرکت می‌دهند) ارائه شده که شامل سرعت اجرا، مقاومت، دوام و هزینه پایین‌تر نسبت به گزینه‌های جایگزین است.

  نکات بهینه‌سازی و توصیه‌های کاربردی

  • مدل‌سازی دقیق: استفاده از نرم‌افزارهای المان محدود (FEM) برای تحلیل اثرات باد، لرزه‌ای و نشست خاک ضروری است.

  • پیش‌بینی تلرانس‌ها: در طراحی قطعات پیش‌ساخته، باید تلرانس‌های اجرایی (جابجایی، ناهم‌راستایی) لحاظ شود تا در نصب با مشکل مواجه نشوید.

  • کنترل کیفیت بتن: نظارت بر نسبت آب به سیمان، تراکم، دمای بتن، عمل‌آوری (Curing) و آزمایش‌های کنترل کیفیت الزامی است.

  • پوشش حفاظتی تاندون: استفاده از روکش، غلاف یا پوشش‌های ضد خوردگی برای تاندون‌ها در محیط‌های خورنده توصیه می‌شود.

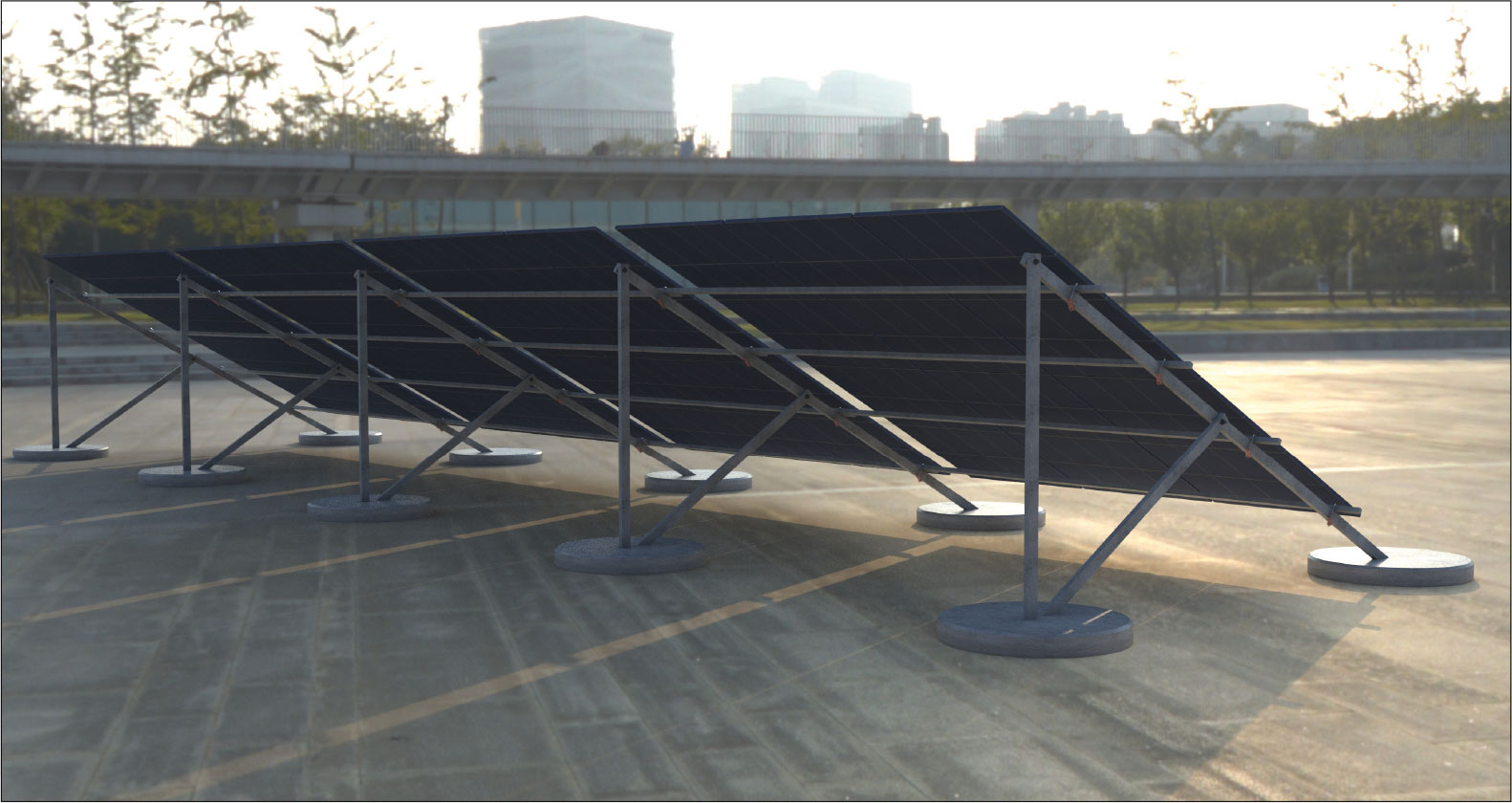

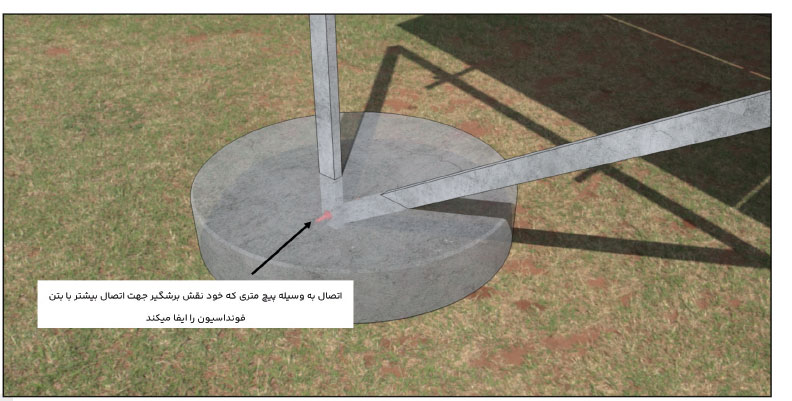

  • اتصالات فلزی مناسب: صفحات فلزی اتصال و بولت‌ها باید طوری طراحی شوند که نیروها را به بتن منتقل کنند بدون متمرکز شدن تنش زیاد.

  • پایش دوره‌ای: در طول دوره بهره‌برداری، کنترل وضعیت ترک‌ها و خوردگی تاندون‌ها لازم است.

  • بهینه‌سازی اقتصادی: در پروژه‌های بزرگ، انتخاب این روش می‌تواند به لحاظ مصالح و زمان مقرون به صرفه‌تر باشد؛ اما در پروژه کوچک حتماً تحلیل اقتصادی مقایسه‌ای بین گزینه‌ها انجام شود.

  • آزمون نمونه‌ای: قبل از تولید انبوه، ساخت و آزمون نمونه یا مدل مقیاس کوچک توصیه می‌شود تا رفتار واقعی در شرایط سایت بررسی شود.

  جمع‌بندی و چشم‌انداز آینده

  پایه بتنی پیش تنیده (یا پیش کشیده) با استفاده از چدن بتن با عملکرد بالا (HPC) یکی از گزینه‌های جذاب و پیشرفته در طراحی فونداسیون برای نصب پنل خورشیدی است. این فناوری می‌تواند دوام بالا، باربری مؤثر، سرعت اجرا، و کاهش هزینه‌های زندگی را فراهم آورد، به شرط آن که طراحی و اجرا دقیق باشد.

  با توجه به پیشرفت‌های اخیر در مواد (مثل بتن با افزودنی‌های نوین، فیبرها، تاندون‌های با مقاومت بالا) و روند جهانی به سمت انرژی پاک، انتظار می‌رود کاربرد این روش در پروژه‌های خورشیدی به ویژه در کشورهایی با شرایط خورشیدی بالا افزایش یابد.
